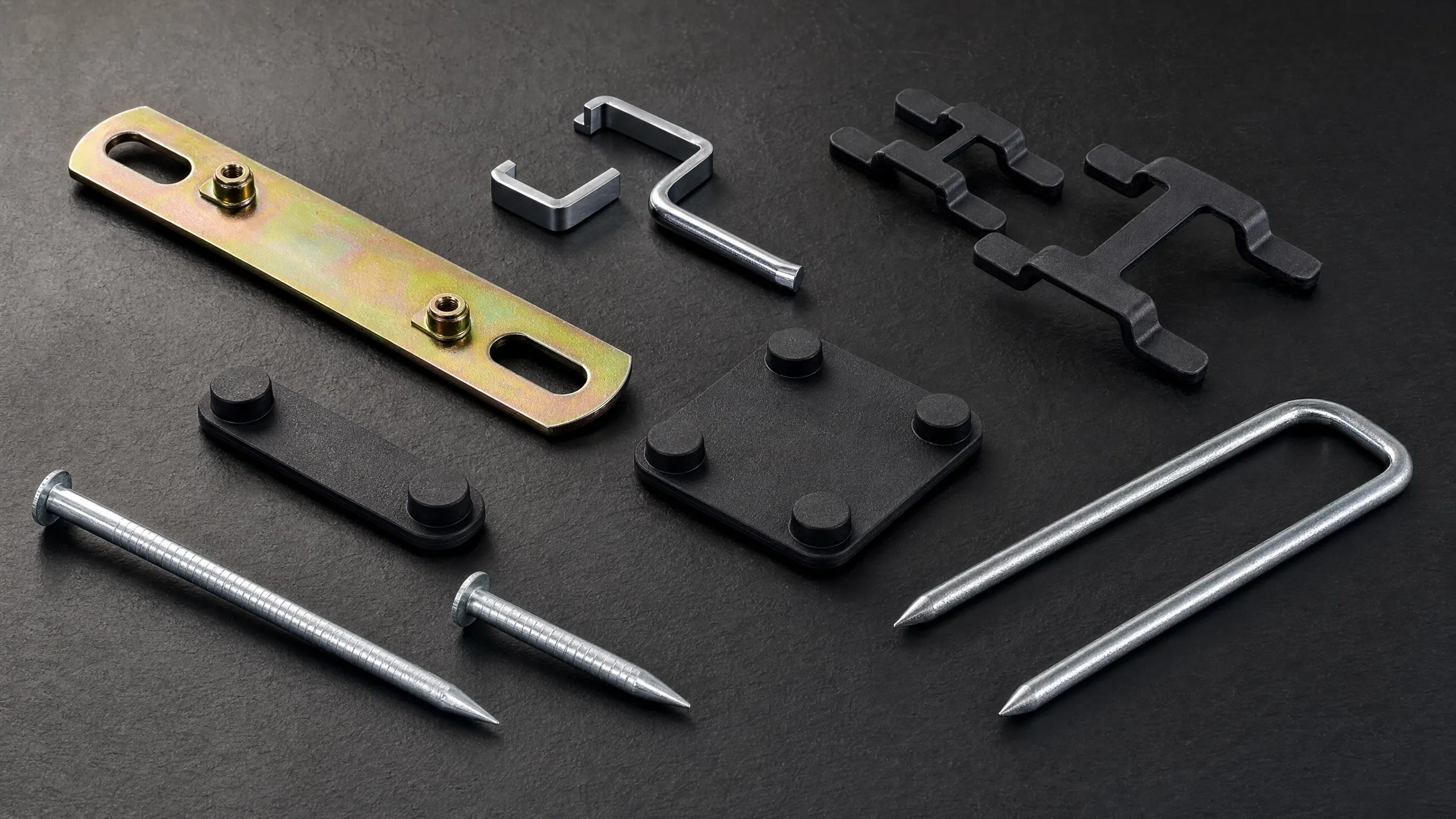

ジョイントシリーズ / アンカーシリーズ
プラボーくん専用の連結金具・固定金具シリーズです。
複数枚の敷板を確実に連結し、広い面積への対応や
地面への固定を実現します。
プラボーくんシリーズの連結用金具です。現場の状況や樹脂の伸縮にも対応できるよう設計されており、 ボルト締めタイプからワンタッチタイプまで用途に応じた金具をご用意しています。

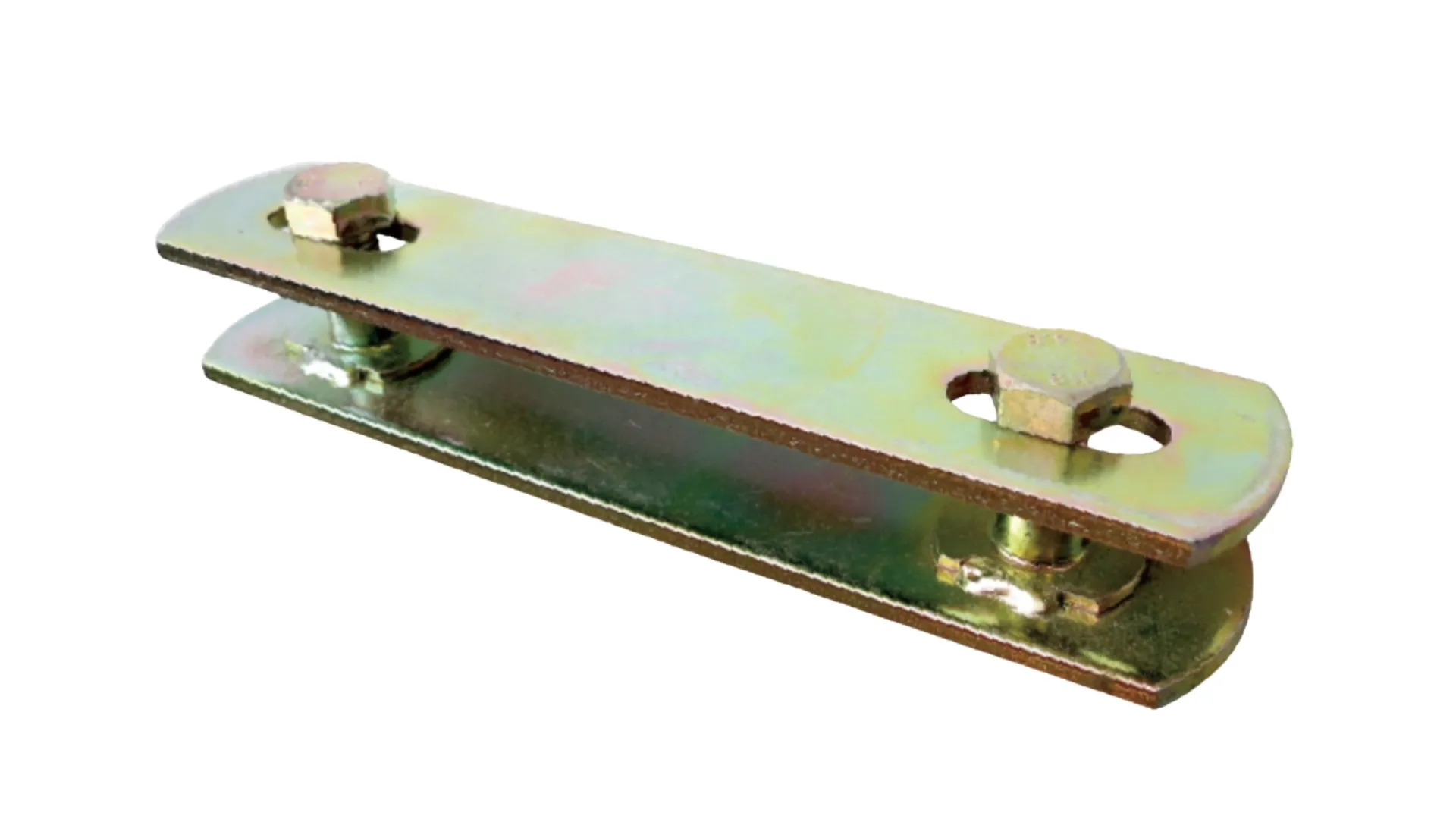

プラボーくんシリーズの連結用金具です。2点留め、4点留めができます。 現場の状況や樹脂の伸縮にも対応できるよう上部金具の長穴はボルト締めに余裕をもたせています。
| サイズ（上部パーツ） | 40 × 184 × 5mm厚（公差±0.5） |
|---|---|
| サイズ（下部パーツ） | 40 × 184 × 5mm厚（公差±0.5） |
| ボルト | M10 × 16 |
| 総重量 | 約500g |
| 表面処理 | クロメートメッキ及びユニクロメッキ加工 |

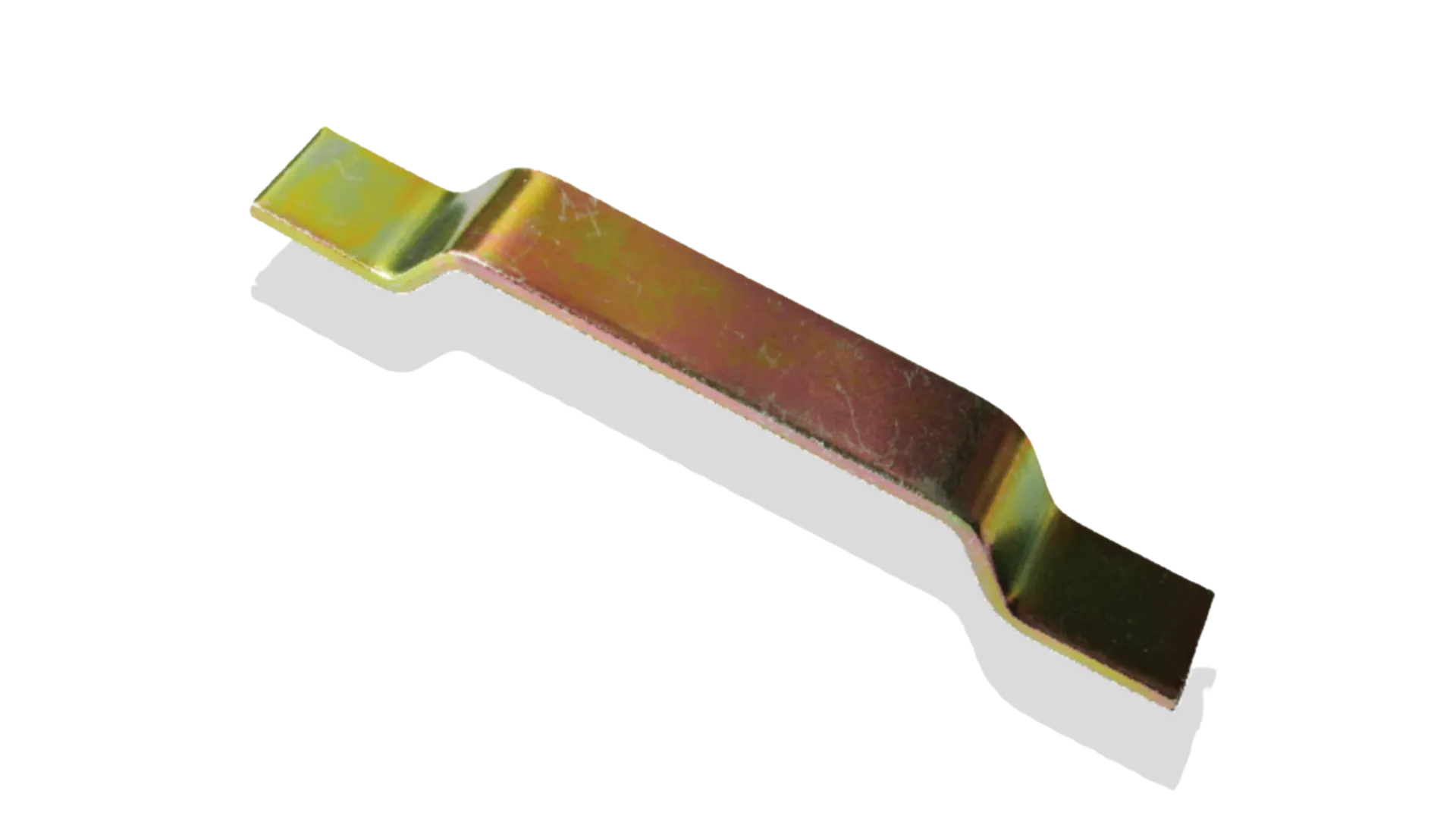

2点留めを簡易的に行うことができます。ボルト締め等の必要性の少ない場面での施工に貢献します。
| サイズ | 220 × 23 × 23mm 4mm厚 |
|---|---|
| 総重量 | 約170g |
| 表面処理 | クロメートメッキ加工 |
※ 設置作業は2人で行ってください。

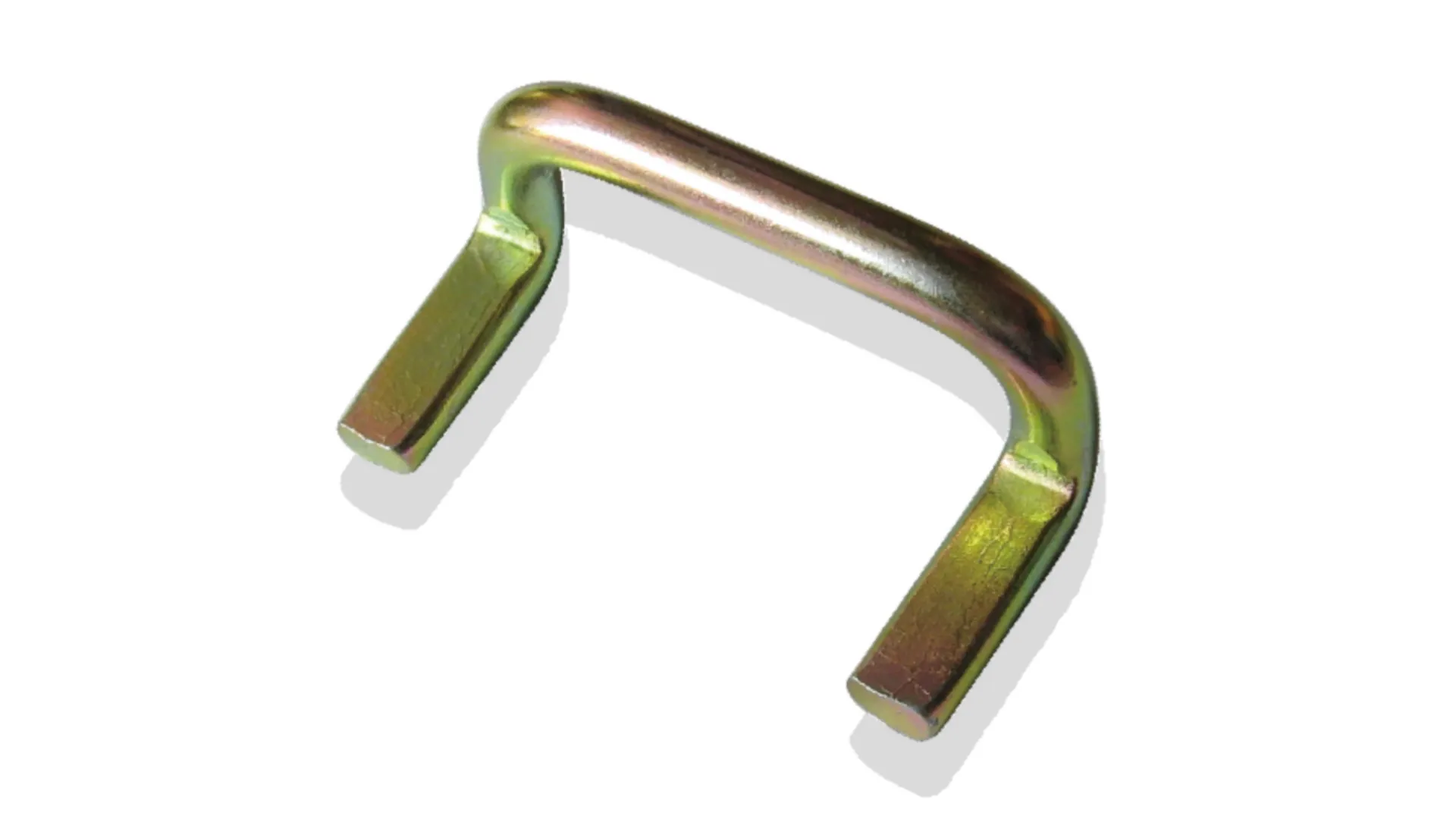

下地が柔らかい土面において、2点留めを簡易的に行うことができます。 ボルト締め等の必要性の少ない場面でスピーディーな施工に貢献します。
| サイズ | 111 × 54 × 46mm |
|---|---|
| 総重量 | 約230g |
| 表面処理 | クロメートメッキ加工 |
PSL・PSLA専用の軽量ジョイントです。柔軟性のあるポリエチレン製を使用し、 敷板を敷設してからワンタッチで連結することが可能です。

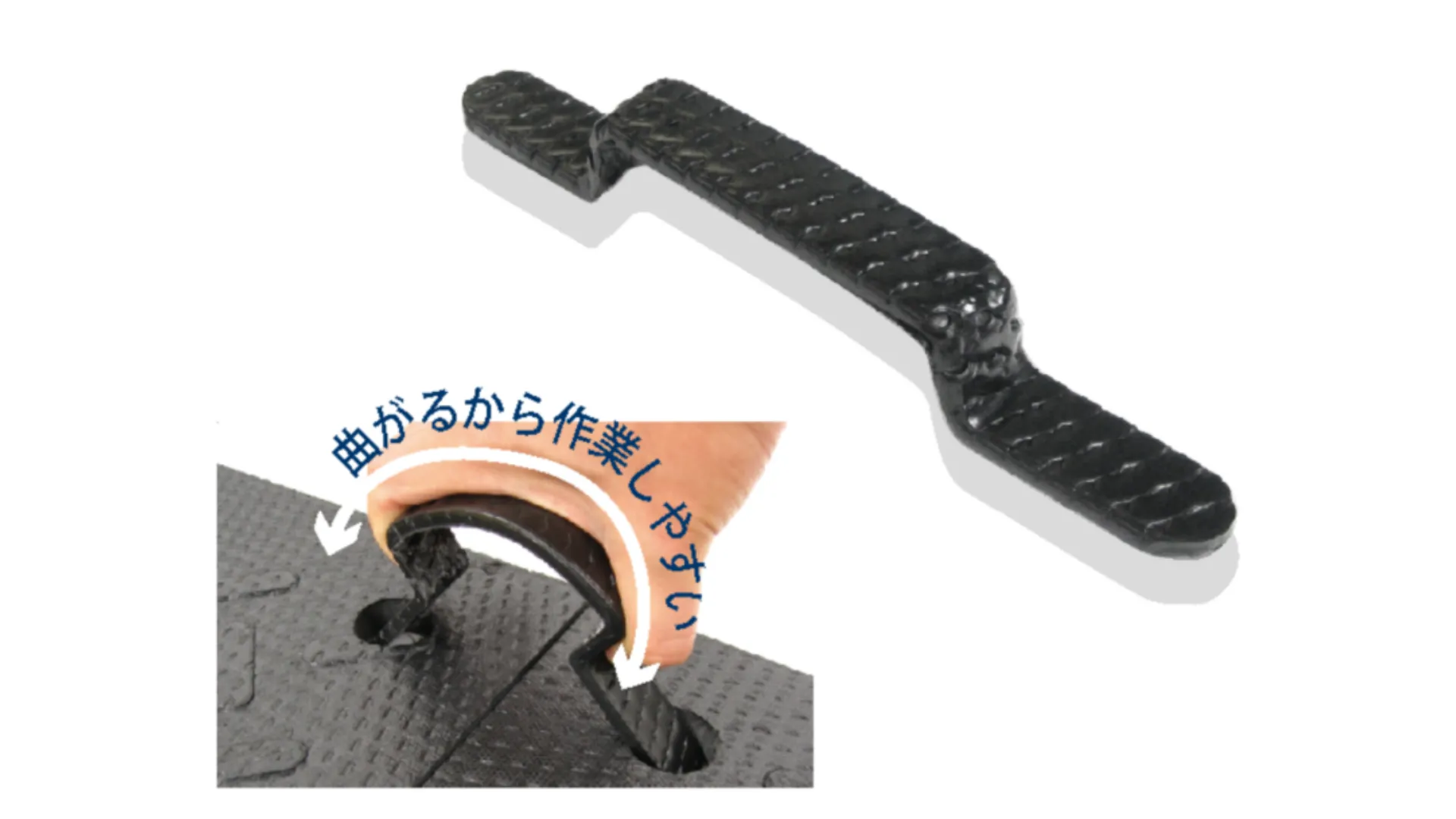

曲がるから作業しやすい。敷板を敷設してからワンタッチで2枚を連結できます。
| サイズ | 23 × 215 × 28mm |
|---|---|
| 重量 | 約18g |
| 材質 | ポリエチレン100% |

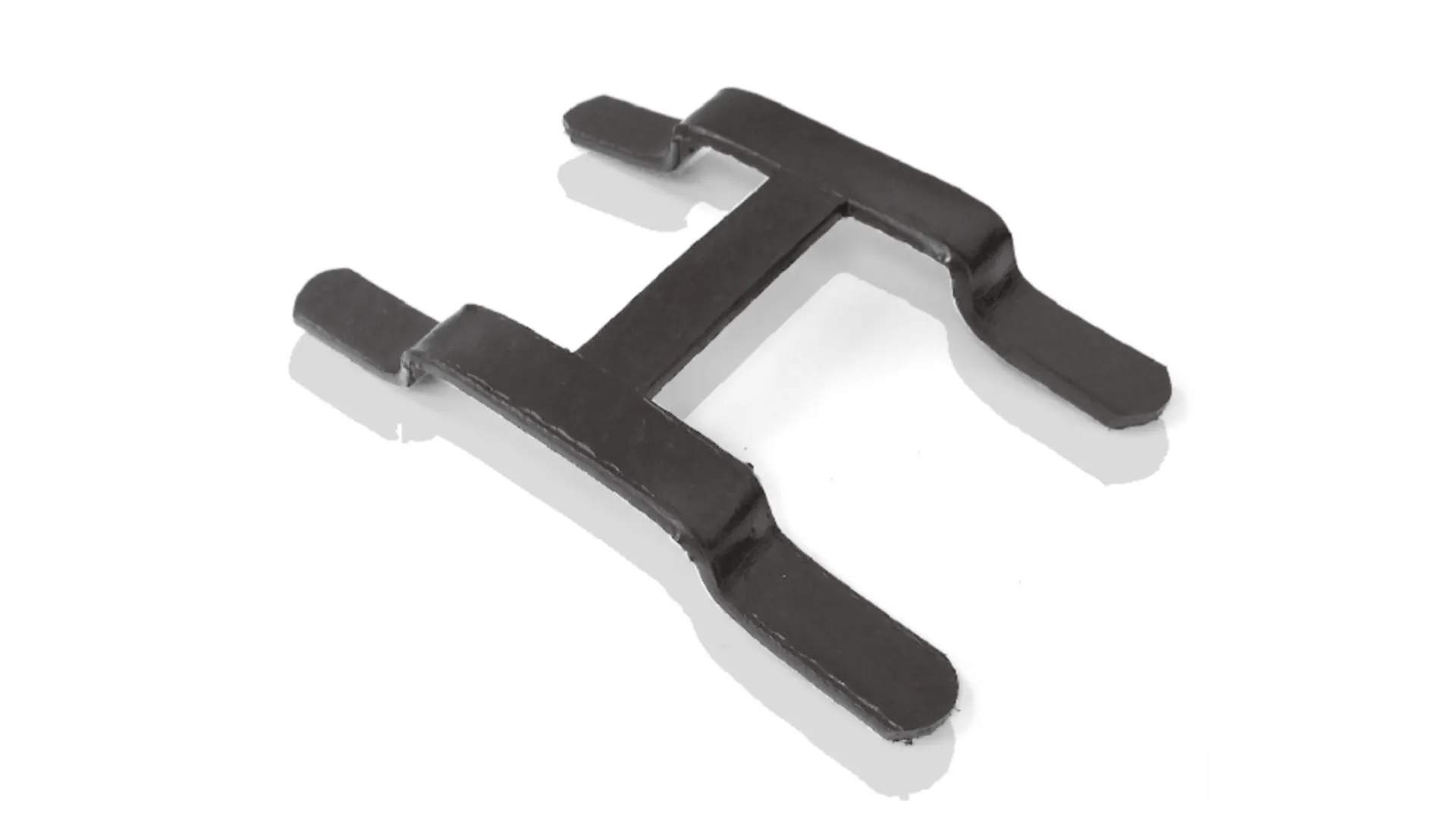

曲がるから作業しやすい。敷板を敷設してからワンタッチで4枚を連結できます。
| サイズ | 133 × 210 × 28mm |
|---|---|
| 重量 | 約45g |
| 材質 | ポリエチレン100% |
PSL・PSLA室内用軽量ジョイントです。敷設後2枚または4枚の敷板のジョイントが可能です。 ポリエチレン製で柔らかく床材を傷つけることがありません。 上からはめ込めば簡易的に、下からはめ込めばよりしっかりと連結することが可能です。

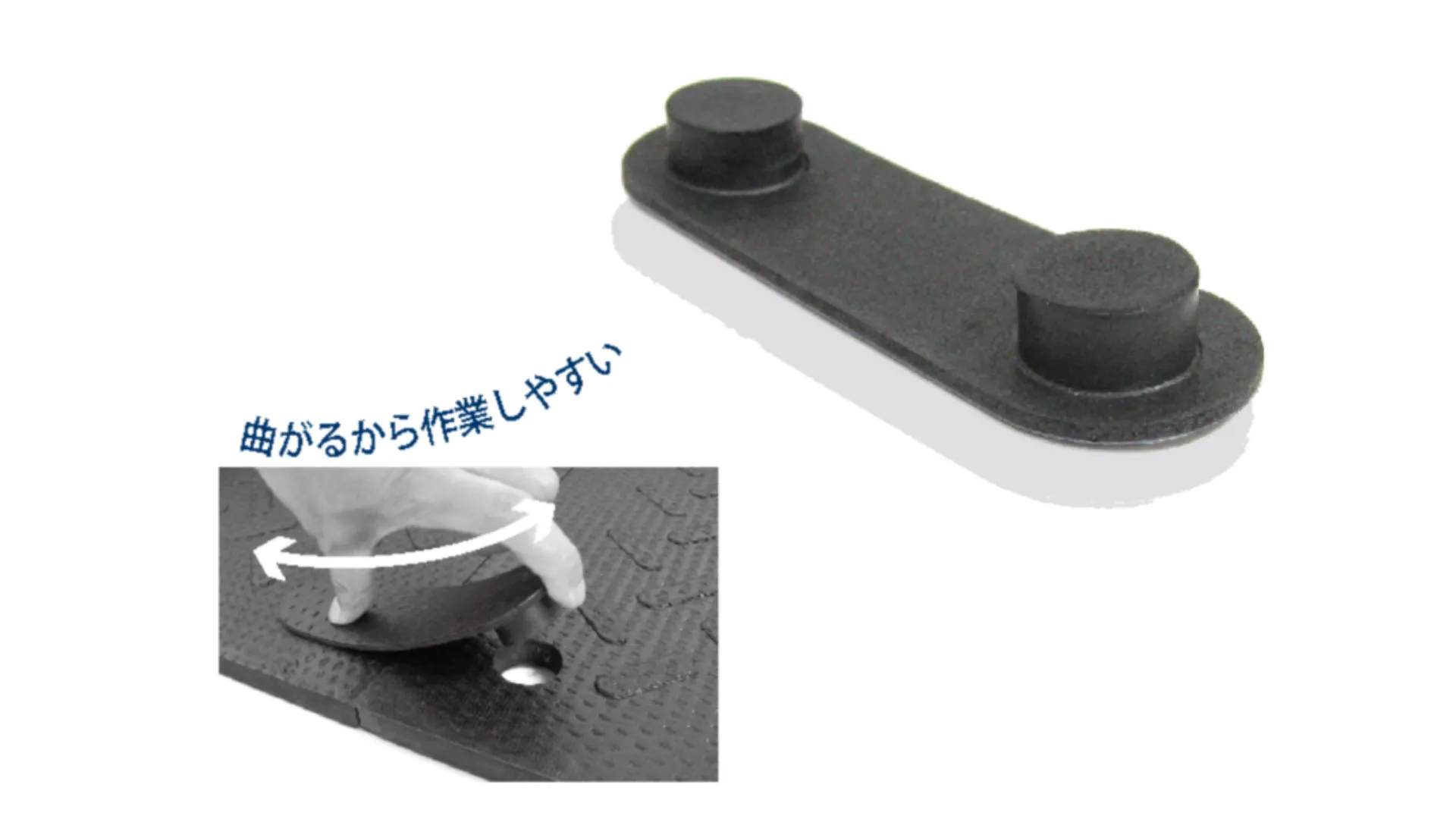

曲がるから作業しやすい。室内での敷板連結に最適。上からはめ込めば簡易的に、 下からはめ込めばよりしっかりと連結できます。
| サイズ | 50 × 160 × 18mm |
|---|---|
| 重量 | 約14g |
| 材質 | ポリエチレン100% |

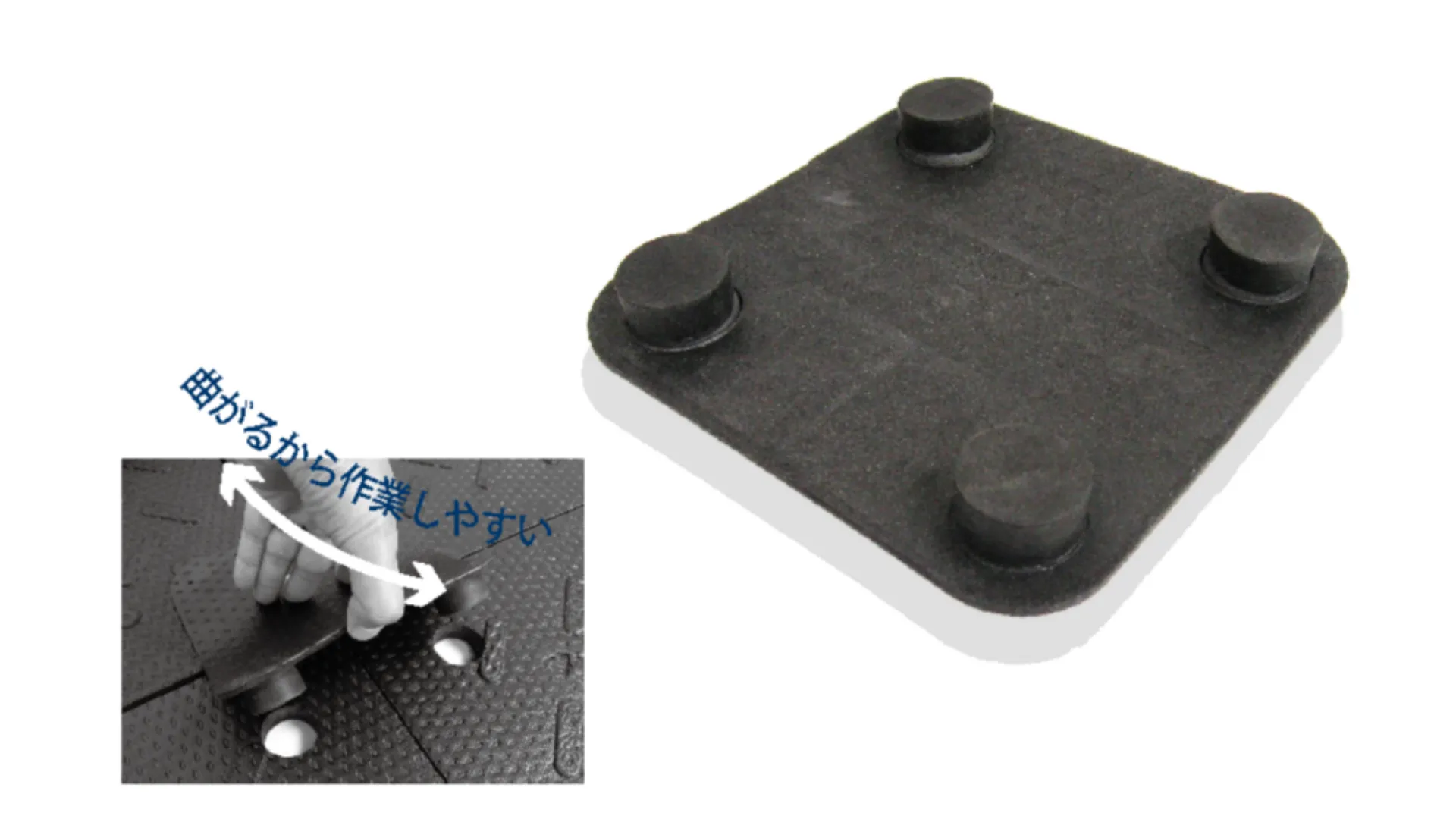

曲がるから作業しやすい。室内での4枚連結に対応。上からはめ込めば簡易的に、 下からはめ込めばよりしっかりと連結できます。
| サイズ | 160 × 160 × 18mm |
|---|---|
| 重量 | 約38g |
| 材質 | ポリエチレン100% |
敷板上への突起量を最小限にすることでつまずき防止。プラボーくんを安全に素早く固定できます。 必要に応じて長さのカスタマイズも可能です。他社製樹脂製敷板にも一部ご使用いただけます。
大変危険です！保管・作業時は絶対に杭側を立てて置かないでください。保管時は必ず保護キャップを装着してください。

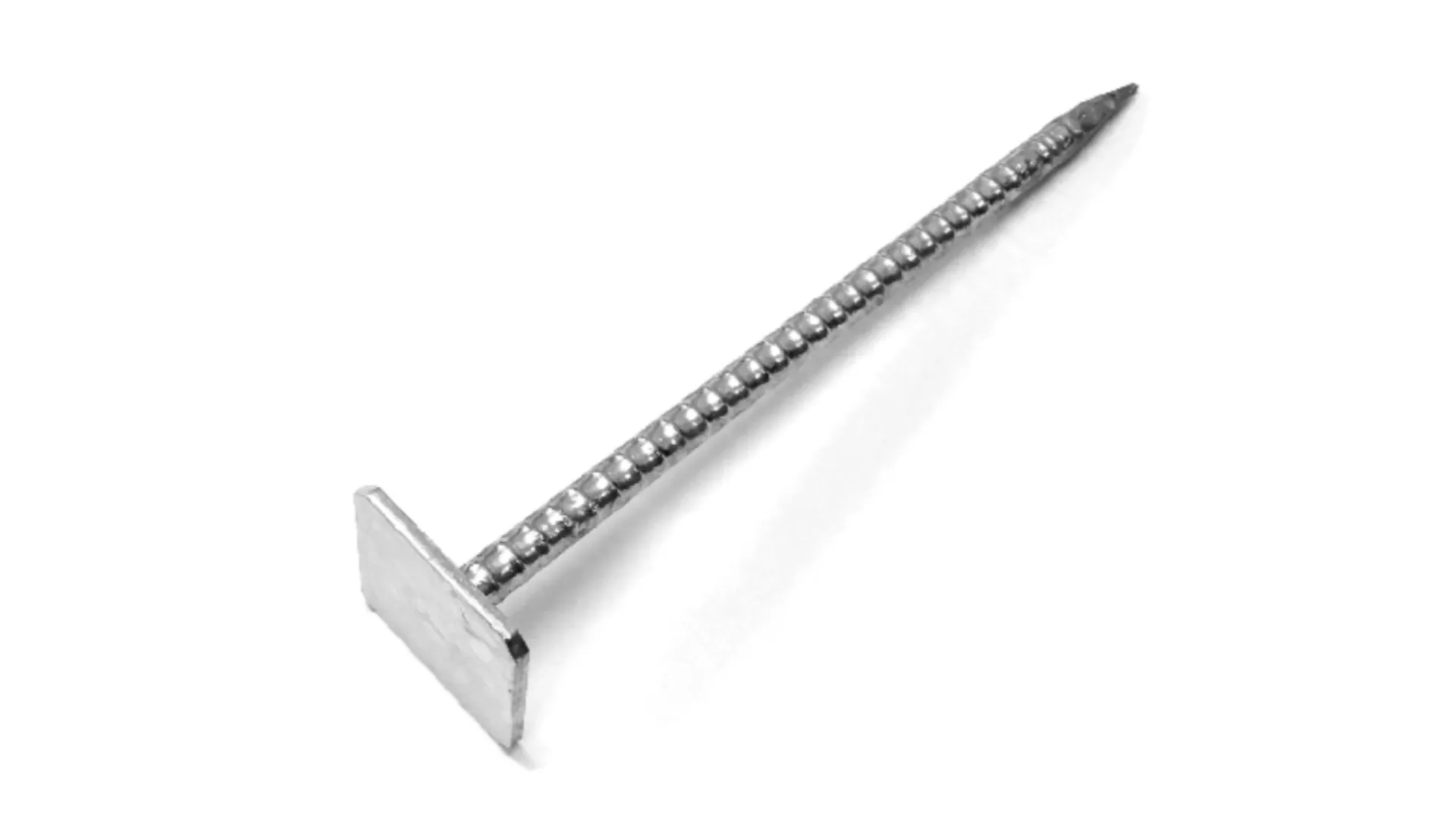

土面に敷板を単独で固定します。低頭タイプで敷板上への突起を最小限に抑えます。
| 品名 | 型番 | サイズ（mm） | 重量（g） |
|---|---|---|---|
| ネイルアンカーシングル150 | LP-815 | 60 × 60 × L150 | 230 |
| ネイルアンカーシングル200 | LP-820 | 60 × 60 × L200 | 290 |
| ネイルアンカーシングル300 | LP-830 | 60 × 60 × L300 | 400 |
素材：スチール（t4.5）・異形鉄筋（φ13）・亜鉛メッキ

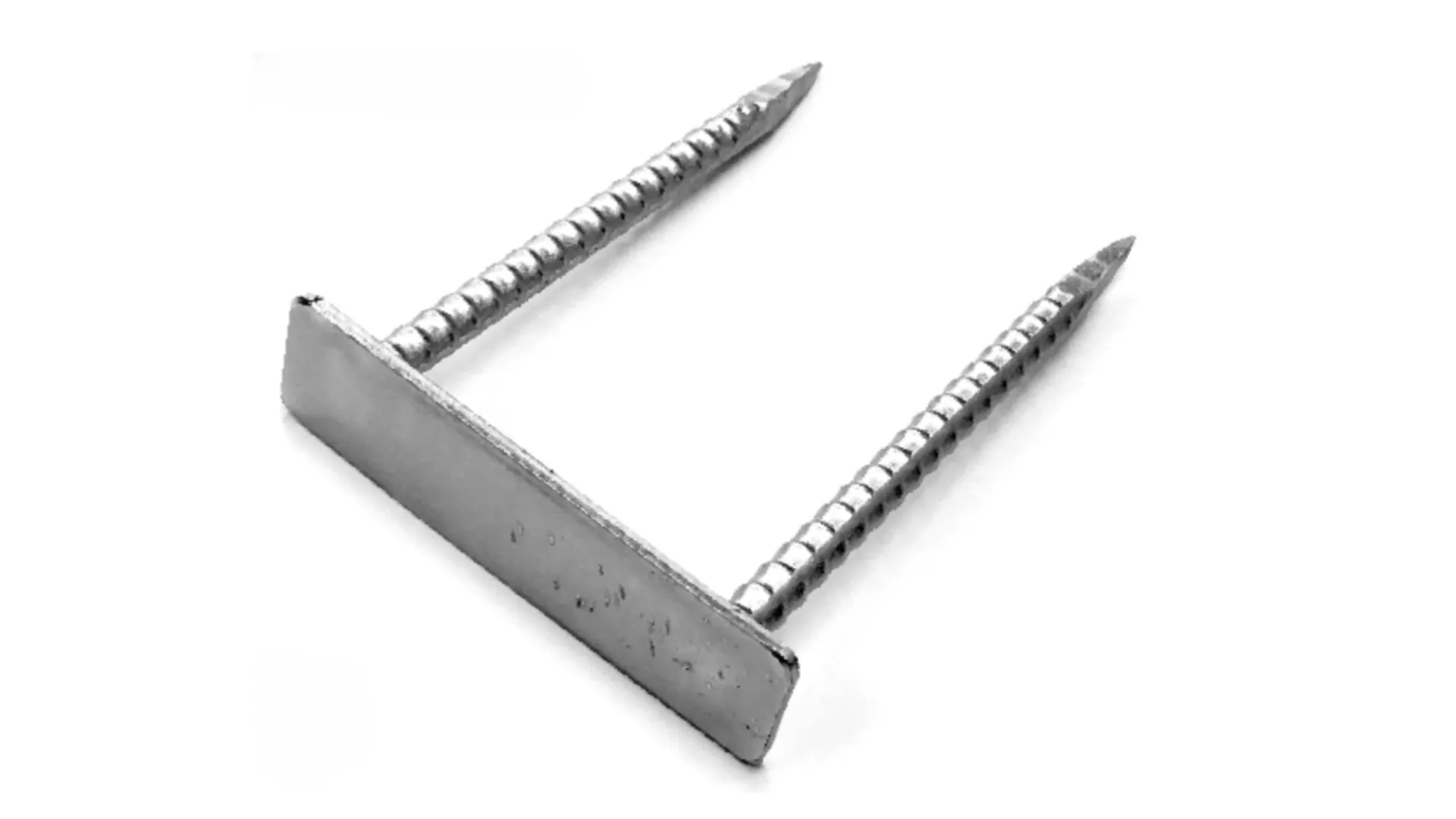

土面に連結しながら固定します。杭芯間110mm（プラボーくんサイズ）。
| 品名 | 型番 | サイズ（mm） | 重量（g） |
|---|---|---|---|
| ネイルアンカーダブル200 | LP-920 | 40 × 150 × L200 | 550 |
| ネイルアンカーダブル300 | LP-930 | 40 × 150 × L300 | 750 |
素材：スチール（t4.5）・異形鉄筋（φ13）・亜鉛メッキ

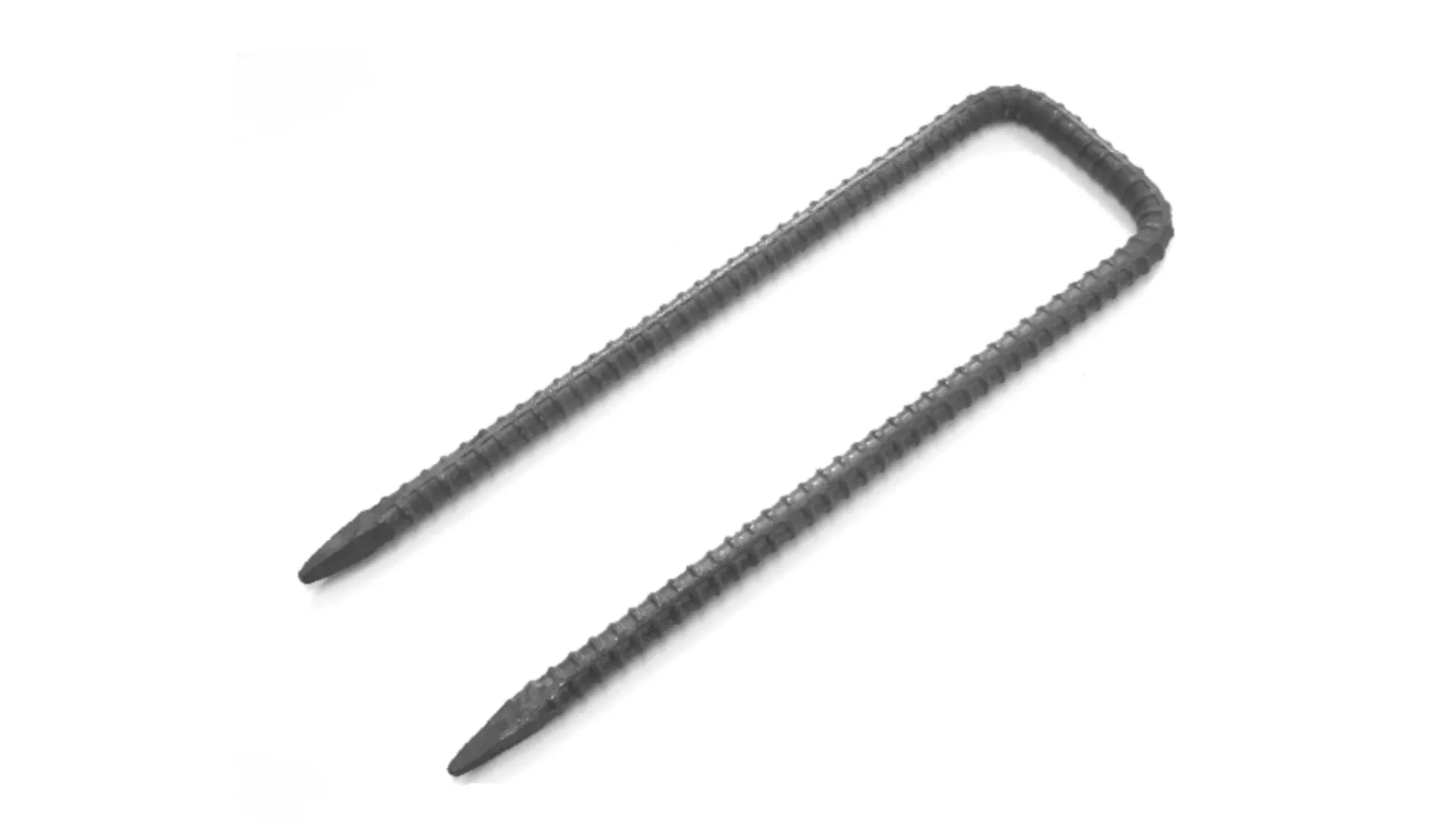

土面に連結しながら固定します。杭芯間110mm（プラボーくんサイズ）。
| 品名 | 型番 | サイズ（mm） | 重量（g） |
|---|---|---|---|
| 門型アンカー150 | LP-1015 | φ16 × 116 × L150 | 480 |
| 門型アンカー200 | LP-1020 | φ16 × 116 × L200 | 650 |
| 門型アンカー300 | LP-1030 | φ16 × 116 × L300 | 980 |
| 門型アンカー400 | LP-1040 | φ16 × 116 × L400 | 1300 |
素材：異形鉄筋（φ16）
ご使用の製品シリーズに合わせて最適なオプションをお選びください。
| 型番 | 名称 | PSK / PSK Jr | PSY / PSY Jr | PSL / PSL Jr | 用途・特長 |
|---|---|---|---|---|---|
| LP-1 | 2点・4点止め金具 | ✓ | ✓ | ✓ | 標準的な連結。2点・4点どちらにも対応 |
| LP-2 | 簡易平型連結金具 | ✓ | ✓ | — | ボルト不要の簡易連結。平坦な地面向け |
| LP-3 | ワンタッチ土面用連結金具 | ✓ | ✓ | — | 柔らかい土面でのスピーディーな連結 |
| LP-4 | クリッピー2点留め | — | — | ✓ | PSL専用。ワンタッチで2枚連結 |
| LP-5 | クリッピー4点留め | — | — | ✓ | PSL専用。ワンタッチで4枚連結 |
| LP-6 | パチプチ2点留め | — | — | ✓ | PSL専用・室内向け。床材を傷つけない |
| LP-7 | パチプチ4点留め | — | — | ✓ | PSL専用・室内向け。4枚連結対応 |
| LP-8 | ネイルアンカーシングル | ✓ | ✓ | ✓ | 土面への単独固定。低頭・保護キャップ付き |
| LP-9 | ネイルアンカーダブル | ✓ | ✓ | ✓ | 土面に連結しながら固定。低頭・保護キャップ付き |
| LP-10 | 門型アンカー | ✓ | ✓ | ✓ | 土面に連結しながら固定。ハードタイプ |
※ 対応製品は目安です。詳細はお問い合わせください。
